純正デッキは使い勝手が悪いので手持ちのMITSUBISHIのナビに交換しました。ナビに交換することでBluetoothやバックカメラを使用できるメリットがあります。
※SX4にナビ類を取付ける場合は専用パネルが必要になります。
SX4（YB11S）のナビ交換手順
必要な工具類
- プラスドライバー
- マイナスドライバー
- マスキングテープ
- ハサミ
- ペンチ
- 車載用両面テープ
用意したパーツ
- MITSUBISHI MZ50 ナビ本体と配線
- フィルムアンテナ
- スズキ用変換コネクタ
- ETC本体と配線
- タイラップ
- エレクトロタップ
SX4（YB11S）の純正デッキの取外し
バッテリーのマイナス端子取外し
ショートしないようにバッテリーのマイナス端子を外します。
パネルの取外し
両サイドのシルバーのサイドパネルを外します。慎重に取外さないとツメが折れるので注意です。

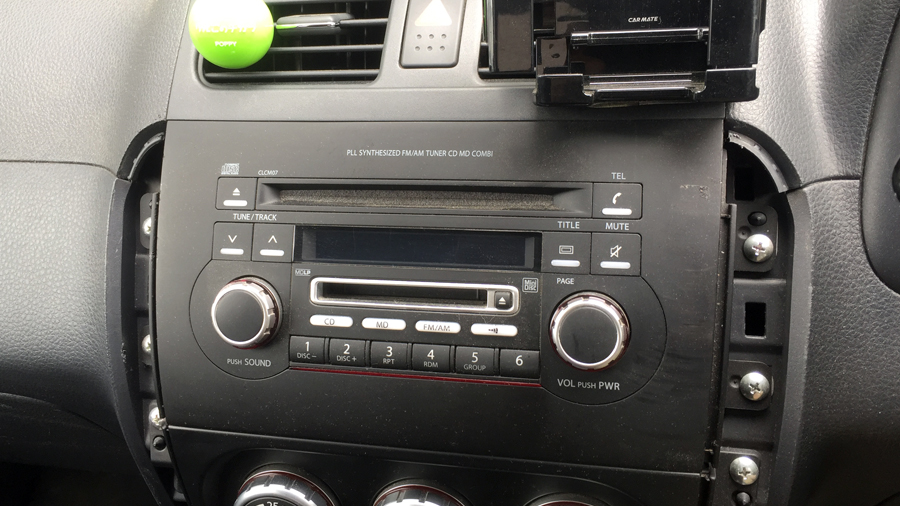

純正デッキの取外し
4箇所のネジを外して純正デッキを取り出します。
コネクタ類・ステーの取外し
コネクタを外し、サイドのステーのネジを外します。
グローブボックス・ピラーの取外し
グローブボックスは下げて引っ張れば外れます。ピラーは隙間からクリップ剥がしを使用するか引っ張れば外れます。
自分の車両は助手席にはアシストグリップが付いているので2箇所のネジを外してピラーを外しました。
ナビの取付け
フィルムアンテナ・GPSの設置
フロントガラス上段にフィルムアンテナを張り付けます。助手席はグローブボックスの裏を通し、助手席側ピラーの隙間からダッシュボードの上にアンテナを出して設置します。

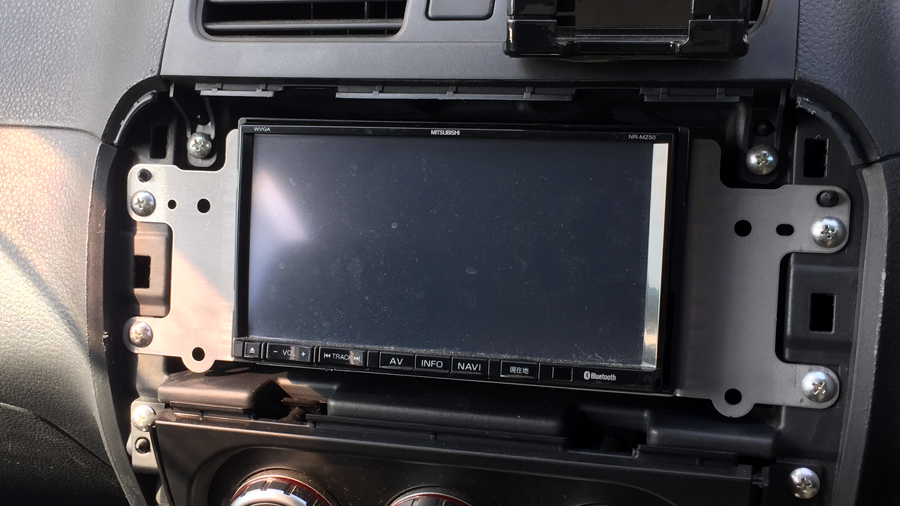

コネクタ類・ステー・ETCの取付け

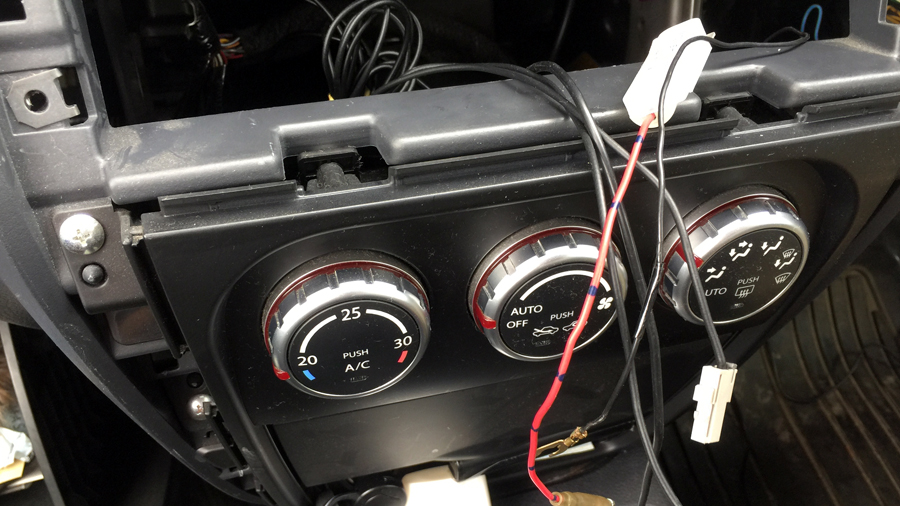

ナビにステーを取付け、変換コネクタを使用して配線を接続していきます。ETCのACCとアースも接続します。ETC本体とセンサーを取付けます。
バッテリーのマイナス端子取付け
バッテリーのマイナス端子を接続します。
取付け後の動作確認
一度取付けてみて動作確認します。不具合があれば不具合箇所を見つけます。
パネルの取付け
問題がなければナビ用のパネルを取付けて作業完了です。1時間くらいで終了です。
まとめ
SX4の1番の難所は最初のシルバーのサイドステーを外すことでした。失敗すると上段のツメが簡単に折れます。番数の小さいマイナスドライバーを使用する、また潤滑剤を吹き付けてみるなどして、折れないように取外し出来ればサクサク作業出来ます。
