SX4にドライブレコーダー取付け

F.R.C NX-DRW22 クルマ

SX4にドライブレコーダーを取付けた。取付けたのは日本製のF.R.C NX-DRW22 前後2カメラでGセンサー搭載。

SX4(YB11S)ドライブレコーダー取付け手順

必要な工具類

  • プラスドライバー
  • 潤滑剤
  • マスキングテープ
  • 配線通し

用意した商品

SX4(YB11S)ドライブレコーダー取付け

フロントドライブレコーダーの取付け

フロントウィンドウにドライブレコーダーを貼りつけます。

ピラーの取外し

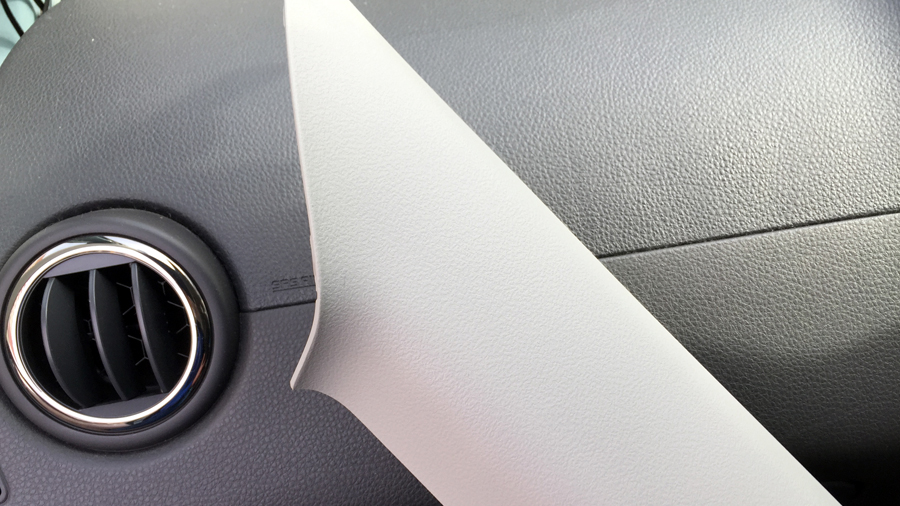

SX4のピラー取外し

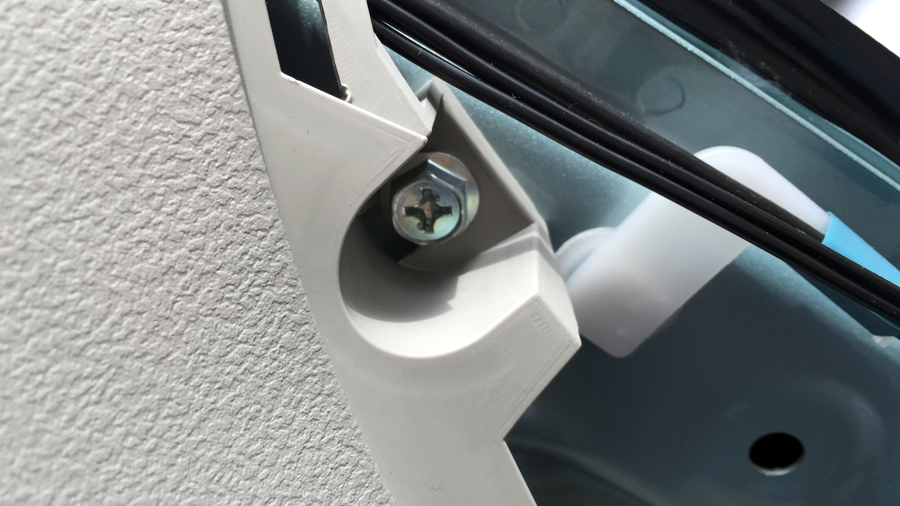

SX4のピラーは2段階で取外し
ピラーを取外しますが、SX4は2段階なのでウィンドウ側を取外してから手前側のピラーのネジをプラスドライバーか10mmのソケットで外します。

フロントの配線通し

フロントのドライブレコーダー本体に配線を接続し、電源ケーブルはグローブボックスからシガーソケットにさせるようにしておきます。リア配線はリアから通すか、フロントから通すかの二択になります。

リアドライブレコーダーの取付け

リアウィンドウにドライブレコーダーを貼りつけます。

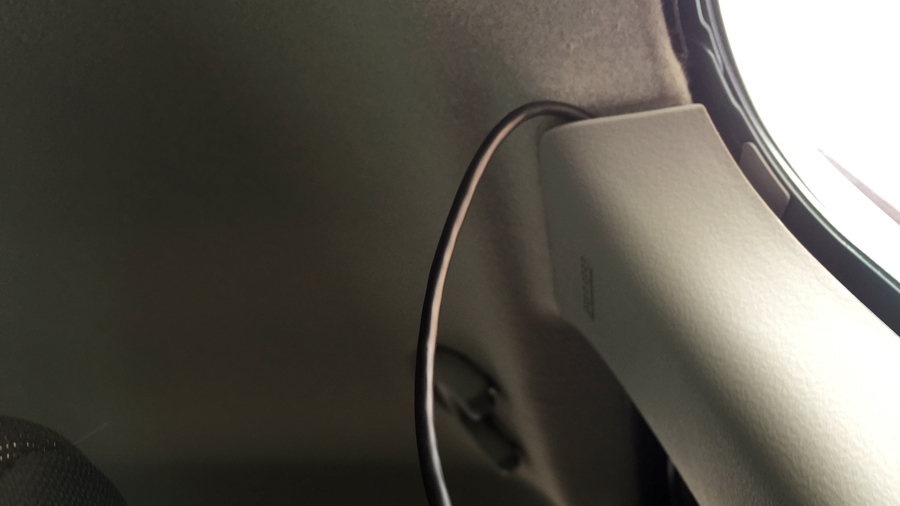

リアの配線通し

SX4 ドライブレコーダーの配線をリアに通すドライブレコーダー取付けで一番やっかいなリアの配線通しです。ウェザーストリップを剥がして、リアの配線を天井パネル横を通していきます。リアまでは配線通しを使用しなくても通せるかな。

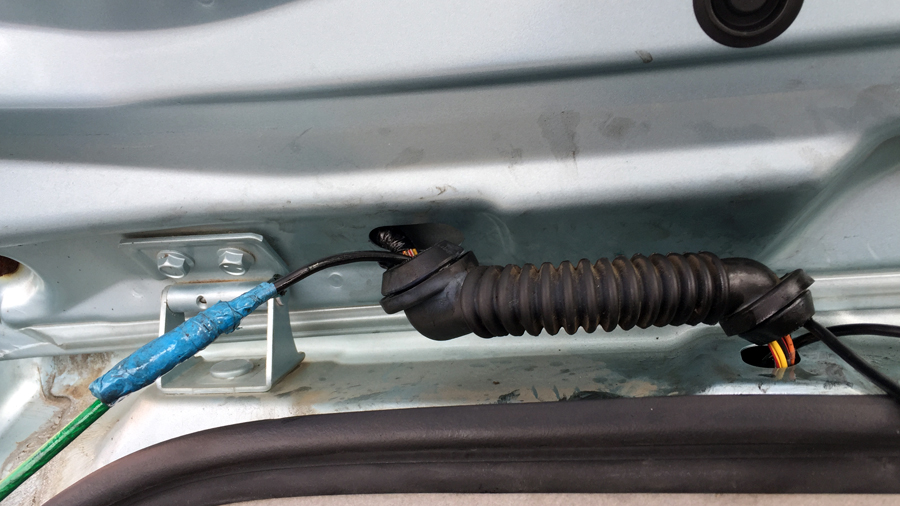

SX4 リアの配線通し
リアまで通ったらゴムチューブに潤滑剤を吹き付けて、配線を配線通しにマスキングテープで巻いて通していきます。SX4はハッチバックに3つのメクラがあるが使用するのは左側のメクラ。間違っても中央のメクラに通さないこと!中央にあるから使用したいけど、洗車や雨の時の水が漏れてくる恐れがあります。

取付け後の動作確認

動作チェックし問題がなければパネルを戻します。

配線をまとめ、ピラーの取付け

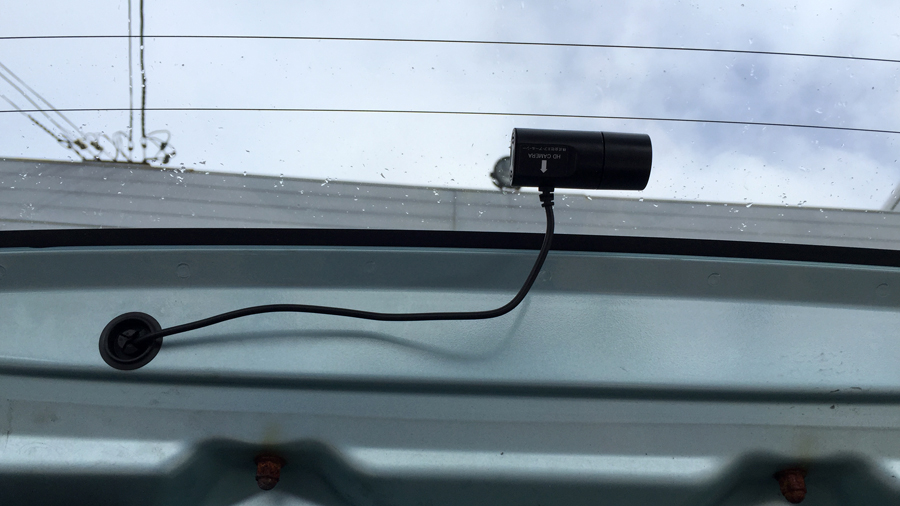

SX4 リアドライブレコーダー取付け
フロント、リアの配線を接続したら配線をまとめてピラーを戻します。

まとめ

配線通しをクリアーできたら作業はサクサク進みます。車種によってリアカメラの配線をどこから出すか違ってくるので、そこさえ間違えなければ1時間くらいで作業は終了。

自分はフロント側から配線を通す場合もあれば、リアからフロントに通す場合もあり。その辺は車種のリアを見て判断してます。
