KENWOODのMDV-D710W取付け

DA16TにKENWOOD MDV-D710W取付け クルマ

スーパーキャリーにKENWOODのMDV-D710Wを取付けた。Aピラーの取外しが無い分、作業はスムーズに進む。

DA16Tのナビ取付け作業手順

用意した工具

  • コンビネーションレンチまたはメガネ(10mm)
  • プラスドライバー
  • 内張剥がし
  • クリップ剥がし
  • ニッパー
  • タイラップ
  • マスキングテープ

用意した商品

バッテリーのマイナス端子を取外す

安全性を考慮してバッテリーのマイナス端子を外しておく。

パネル、スピーカーパネル、グローブボックスの取外し

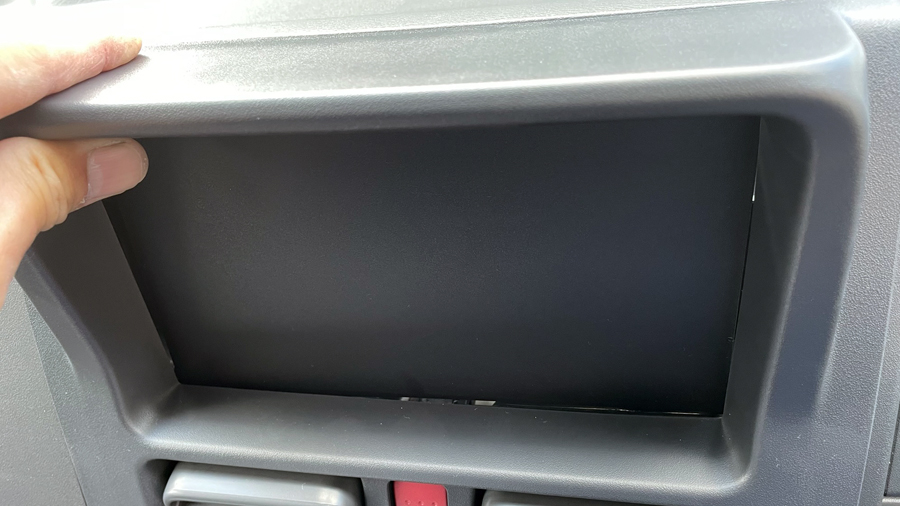

DA16Tのオーディオパネル取外しオーディオパネルは引っ張れば外れる。シガーソケットやセーフティースイッチ類は外さないので、マスキングテープはしっかり貼り付ける。

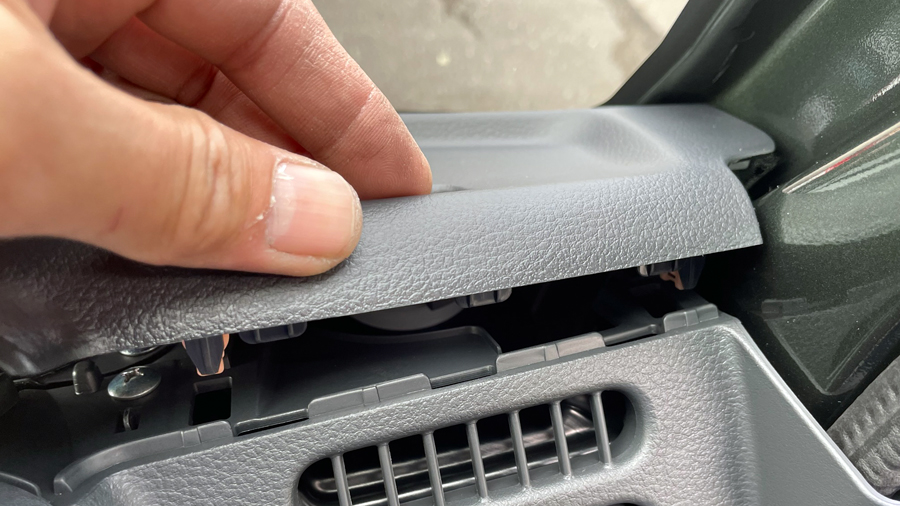

DA16Tのスピーカーカバー取外し

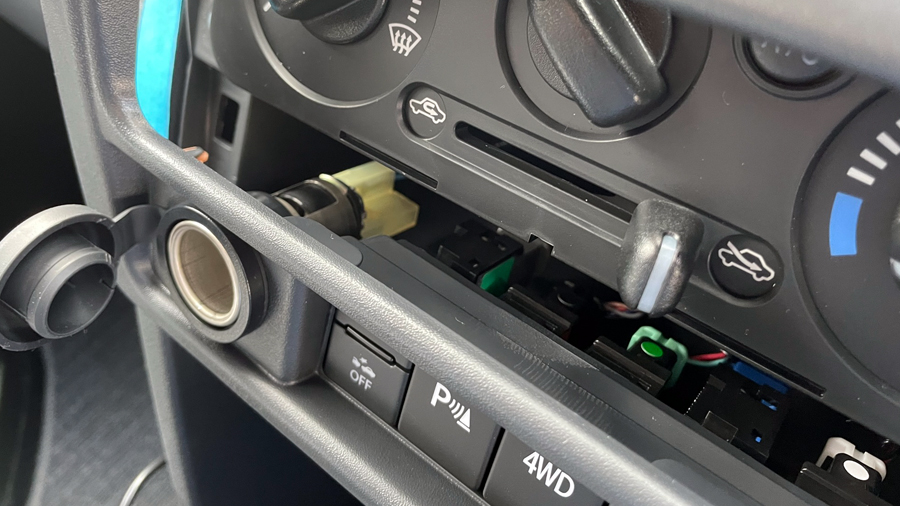

DA16Tのシガーソケットコネクタ

アンテナ、ブースター、GPSの取付け

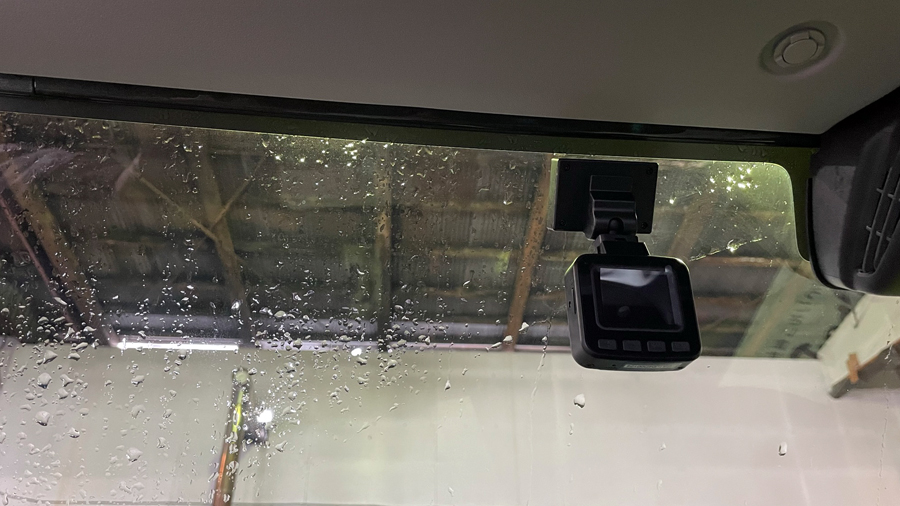

DA16TにNEXTEC NX-DRW22取付けフロントガラス両サイドに左からA、B、A、Bとアンテナを貼り付け、その上にブースターを貼り付ける。助手席側フロントガラスにドライブレコーダー本体を貼り付け。

DA16TにNEXTEC NX-DRW22リアカメラ取付けGPSを貼り付けて、ドライブレコーダーの配線もリアに取り回しておく。ステアリング上部にマイクをセット。

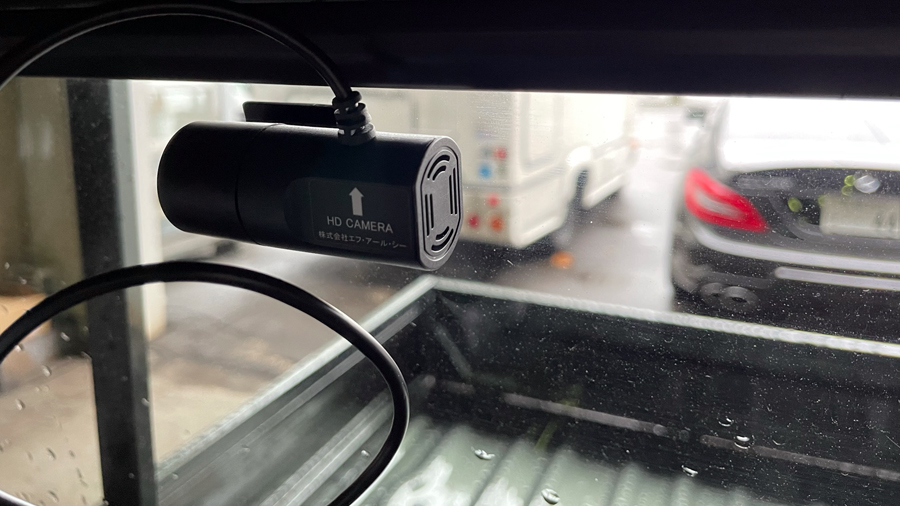

リアガラスにドライブレコーダーのリアカメラを取付ける。

配線の接続

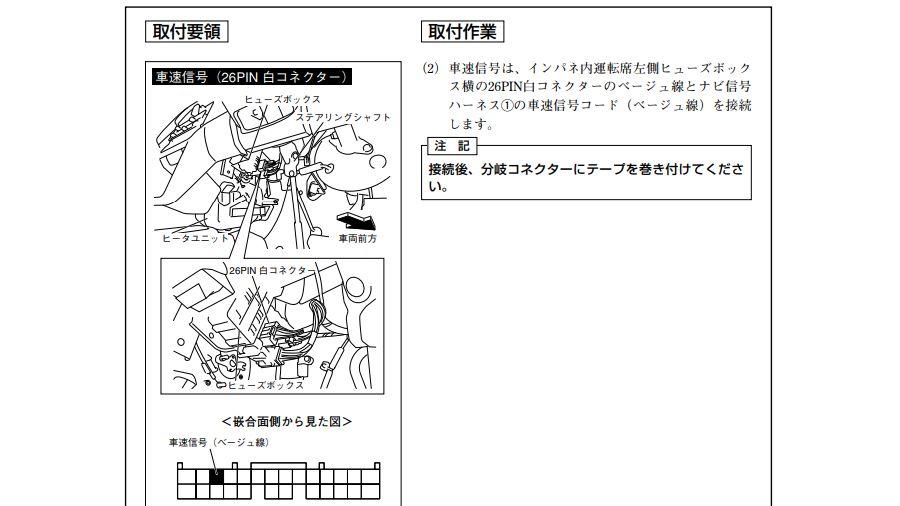

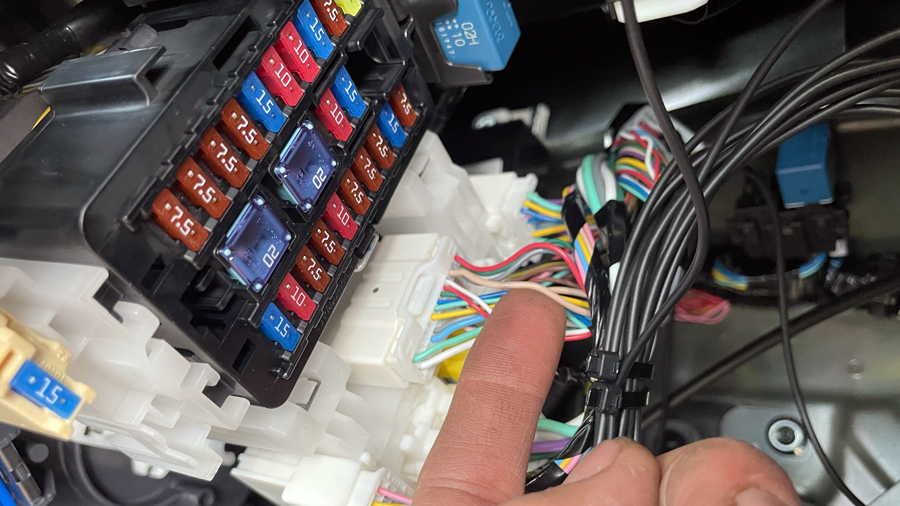

DA16Tの車速信号線20Pカプラーを使用し、桃色の車速センサーはステアリング下にあるヒューズ付近にある26P白カプラーのベージュ線に接続。

DA16Tの車速信号線図

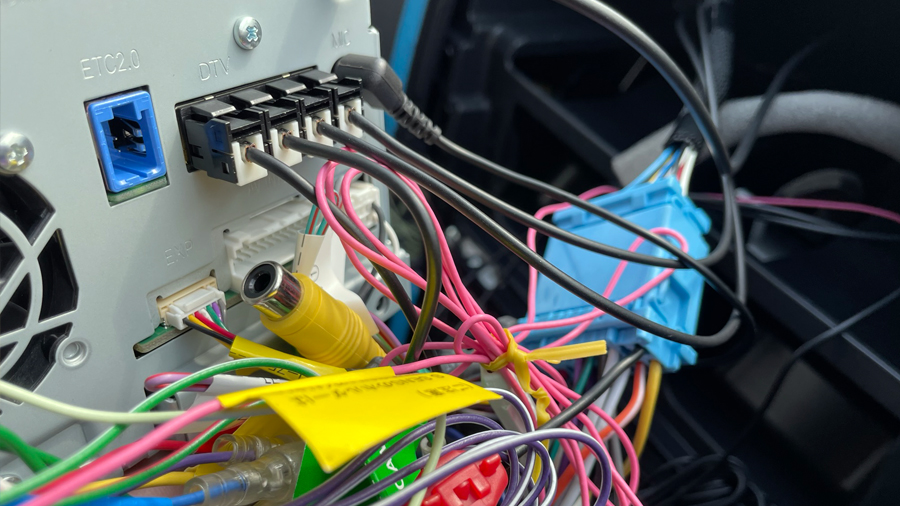

DA16TにKENWOOD MDV-D710Wの配線接続

バッテリーの取付け

バッテリーのマイナス端子を接続。

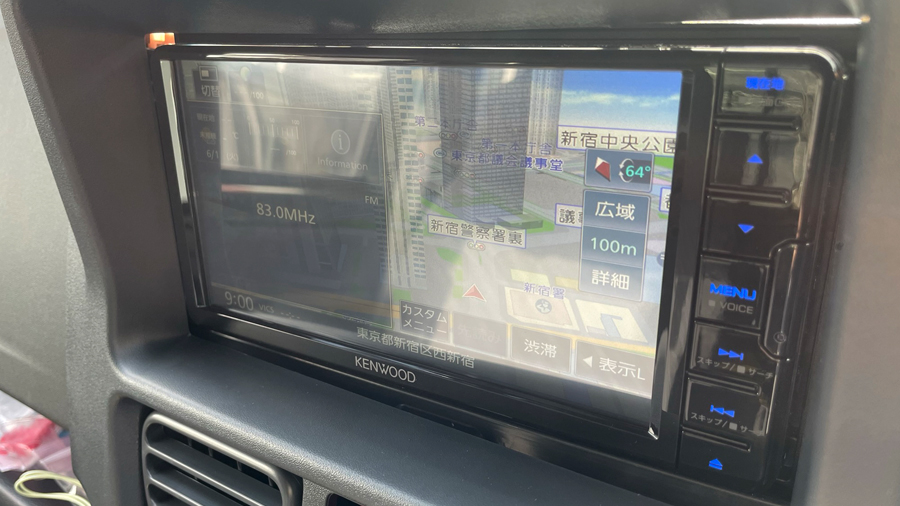

ナビの動作確認

ナビ、オーディオAVに問題なければパネル類の取付け。

パネル類の取付け

配線類をまとめ、オーディオパネル、グローブボックスを戻せば作業終了。

まとめ

作業は2時間程度。ステアリングリモコンもないので、かなりシンプルだが、5Pカプラーがないため、車速センサーやリバース配線を探さなければならないのが難点。
